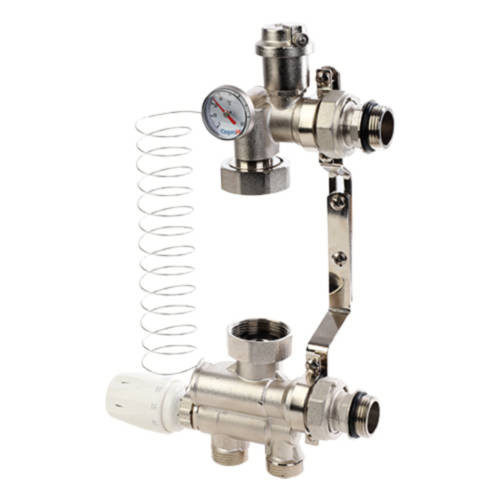

Насос.-смеситель.узел AQUAHIT для тепл.пола 1" нижнее
Насосно-смесительный узел Aquahit MU.301.06 создает отдельный циркуляционный контур для системы "теплый пол" посредством понижения температуры основного теплоносителя до необходимого (20-60°С). Рабочий орган - термоголовка с выносным датчиком. Монтажная длина насоса - 130-180 мм. Комплектуется регулируемыми креплениями, автоматическим воздухоотводчиком, разъемными соединениями для подключения коллекторного блока, термометром, байпасной линией.
Насосно-смесительная группа AquaHit предназначена для создания в системе отопления
здания открытого циркуляционного контура с пониженной температурой теплоносителя.
Монтируется на коллекторной группе низкотемпературного контура. Подключается к
высокотемпературному контуру системы отопления.
№ Характеристика Значение
1 Максимальная температура первичного контура,
°С 90
2 Максимальное давление, бар 10
3 Максимальный перепад давления первичного контура, ΔP макс.,
бар
1
4 Минимальный перепад давления первичного контура, ΔP мин.,
бар
0,1
5 Диапазон регулирования температуры во вторичном контуре (на
термоголовке), °С
20÷60
6 Тепловая мощность, кВт (настройка байпаса 0) 10
7 Тепловая мощность, кВт (настройка байпаса 5) 12,5
8 Максимальная пропускная способность Kv, м.куб./час 4,8
9 Шкала термометра, °С 120
10 Диаметр подключения 1"
11 Диаметр подключения насоса 1*1/2"
12 Монтажная длинна устанавливаемого насоса, мм 130 (180)
13 Длина капиллярного датчика термоголовки, м 2
Вход высокотемпературного теплоносителя происходит справа снизу (стрелка вверх). В
нижнем корпусе (2) происходит смешивание высокотемпературного теплоносителя
системы отопления и теплоносителя с обратной линии низкотемпературного контура
(боковой нижний вход).
С помощью циркуляционного насоса теплоноситель со смешанной температурой
поступает в верхний корпус (5), а затем на подающий коллектор низкотемпературной
системы отопления.
Регулирование значения смешанной температуры производится с помощью
термостатической головки (1). Замер температуры происходит с помощью выносного
датчика, который устанавливается в верхнюю часть корпуса (5)
Два корпуса собираются на крепежной основе (3).
Значение температуры теплоносителя поступающего в низкотемпературный контур
можно увидеть с помощью контактного термометра (6).
Функция удаления воздуха осуществляется с помощью автоматического вертикального
воздухоотводчика (7).
Для корректной работы группы необходимо обеспечить минимальный перепад
давления не менее 0,1 бара между подающим и обратным трубопроводом к первичному
контуру системы отопления.
В нижнем корпусе (2) располагается байпас с диапазоном настройки от 0 до 5. Он
находится сбоку возле термоголовки (1).
Купить коллекторы,смесительные узлы и группы,шкафы и балансировочную арматуру MVI МВИ в Волгограде можно у нас на сайте. Разумные цены и доставка по городу. Если у вас возникли вопросы, вы всегда можете позвонить нам по тел. +7(8442)50-00-37 или +7(927)510-00-37. Наши специалисты проведут проф.консультацию и помогут индивидуально подобрать для вас оборудование.
Насосно-смесительная группа AquaHit предназначена для создания в системе отопления
здания открытого циркуляционного контура с пониженной температурой теплоносителя.
Монтируется на коллекторной группе низкотемпературного контура. Подключается к
высокотемпературному контуру системы отопления.
№ Характеристика Значение
1 Максимальная температура первичного контура,
°С 90
2 Максимальное давление, бар 10
3 Максимальный перепад давления первичного контура, ΔP макс.,
бар
1
4 Минимальный перепад давления первичного контура, ΔP мин.,
бар
0,1
5 Диапазон регулирования температуры во вторичном контуре (на
термоголовке), °С
20÷60
6 Тепловая мощность, кВт (настройка байпаса 0) 10
7 Тепловая мощность, кВт (настройка байпаса 5) 12,5
8 Максимальная пропускная способность Kv, м.куб./час 4,8
9 Шкала термометра, °С 120
10 Диаметр подключения 1"
11 Диаметр подключения насоса 1*1/2"
12 Монтажная длинна устанавливаемого насоса, мм 130 (180)
13 Длина капиллярного датчика термоголовки, м 2
Вход высокотемпературного теплоносителя происходит справа снизу (стрелка вверх). В
нижнем корпусе (2) происходит смешивание высокотемпературного теплоносителя
системы отопления и теплоносителя с обратной линии низкотемпературного контура
(боковой нижний вход).
С помощью циркуляционного насоса теплоноситель со смешанной температурой
поступает в верхний корпус (5), а затем на подающий коллектор низкотемпературной
системы отопления.
Регулирование значения смешанной температуры производится с помощью
термостатической головки (1). Замер температуры происходит с помощью выносного
датчика, который устанавливается в верхнюю часть корпуса (5)
Два корпуса собираются на крепежной основе (3).
Значение температуры теплоносителя поступающего в низкотемпературный контур
можно увидеть с помощью контактного термометра (6).
Функция удаления воздуха осуществляется с помощью автоматического вертикального
воздухоотводчика (7).
Для корректной работы группы необходимо обеспечить минимальный перепад
давления не менее 0,1 бара между подающим и обратным трубопроводом к первичному
контуру системы отопления.
В нижнем корпусе (2) располагается байпас с диапазоном настройки от 0 до 5. Он
находится сбоку возле термоголовки (1).
Купить коллекторы,смесительные узлы и группы,шкафы и балансировочную арматуру MVI МВИ в Волгограде можно у нас на сайте. Разумные цены и доставка по городу. Если у вас возникли вопросы, вы всегда можете позвонить нам по тел. +7(8442)50-00-37 или +7(927)510-00-37. Наши специалисты проведут проф.консультацию и помогут индивидуально подобрать для вас оборудование.
| Диаметр подключения смесит.узла или группы, дюйм | 1 |
| Тип (коллекторы и смес.узлы) | Смесительные узлы |
| Производитель коллекторных групп и смес.узлов | AQUAHIT |
| Тип подключения смесит.узла | Нижнее |
