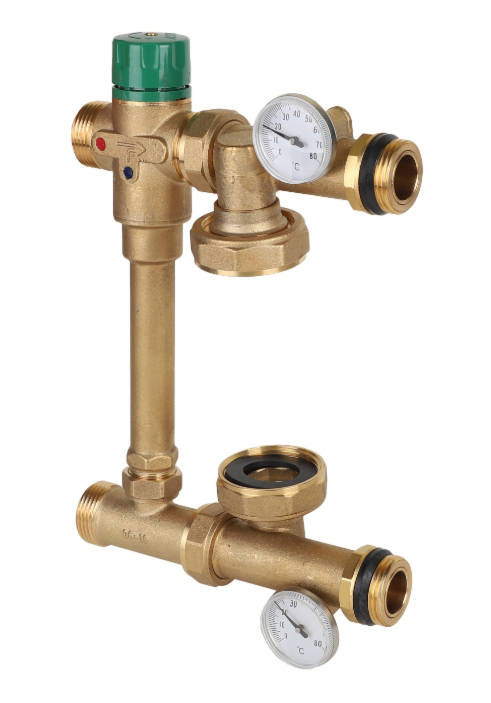

Насос.-смеситель.узел для тепл.пола MVI MU.501.06 1" боковое
Насосно-смесительная группа MVI предназначена для создания в
системе отопления здания открытого циркуляционного контура с
пониженной температурой теплоносителя. Монтируется на
коллекторной группе низкотемпературного контура. Подключается к
высокотемпературному контуру системы отопления.
Циркуляционным насосом не комплектуется.
Применяется в системах отопления
Насосно-смесительный узел для теплого пола
MVI MU.501.06
ПС-MU.501.06.05.2019.064
Серия MU.501.06
29.05.2019
011 – Технические характеристики
№ Характеристика Значение
1 Максимальная рабочая температура среды на
входе, °С
85
2 Перепад давления между холодной и горячей
водой на входе (соотношение высокого и низкого
давления)
≤ 2:1
2 Номинальное давление PN, бар 10
3 Диапазон настройки температуры, °С 30 - 60
4 Заводская настройка, °С 45
5 Размер резьбы подключения 1"
6 Вес, г 1825
7 Максимальная тепловая мощность, кВт 22,5
8 Монтажная длина устанавливаемого насоса, мм 130
Вход высокотемпературного теплоносителя происходит слева сверху
(Т1). В термосмесительном клапане (1) происходит смешивание
высокотемпературного теплоносителя системы отопления Т1 и
теплоносителя с обратной линии низкотемпературного контура Т6.
С помощью циркуляционного насоса (3) (комплектуется отдельно)
теплоноситель со смешанной температурой поступает на подающий
коллектор низкотемпературной системы отопления (Т5).
Регулирование значения смешанной температуры производится с
помощью клапана (1). Возврат теплоносителя к котлу происходит слева
снизу (Т2). Часть теплоносителя движется по байпасу (2).
Температура подающей и обратной линий теплого пола отображается
встроенными термометрами.
Купить коллекторы,смесительные узлы и группы,шкафы и балансировочную арматуру MVI МВИ в Волгограде можно у нас на сайте. Разумные цены и доставка по городу. Если у вас возникли вопросы, вы всегда можете позвонить нам по тел. +7(8442)50-00-37 или +7(927)510-00-37. Наши специалисты проведут проф.консультацию и помогут индивидуально подобрать для вас оборудование.
системе отопления здания открытого циркуляционного контура с
пониженной температурой теплоносителя. Монтируется на
коллекторной группе низкотемпературного контура. Подключается к
высокотемпературному контуру системы отопления.
Циркуляционным насосом не комплектуется.
Применяется в системах отопления
Насосно-смесительный узел для теплого пола
MVI MU.501.06
ПС-MU.501.06.05.2019.064
Серия MU.501.06
29.05.2019
011 – Технические характеристики
№ Характеристика Значение
1 Максимальная рабочая температура среды на
входе, °С
85
2 Перепад давления между холодной и горячей
водой на входе (соотношение высокого и низкого
давления)
≤ 2:1
2 Номинальное давление PN, бар 10
3 Диапазон настройки температуры, °С 30 - 60
4 Заводская настройка, °С 45
5 Размер резьбы подключения 1"
6 Вес, г 1825
7 Максимальная тепловая мощность, кВт 22,5
8 Монтажная длина устанавливаемого насоса, мм 130
Вход высокотемпературного теплоносителя происходит слева сверху
(Т1). В термосмесительном клапане (1) происходит смешивание
высокотемпературного теплоносителя системы отопления Т1 и
теплоносителя с обратной линии низкотемпературного контура Т6.
С помощью циркуляционного насоса (3) (комплектуется отдельно)
теплоноситель со смешанной температурой поступает на подающий
коллектор низкотемпературной системы отопления (Т5).
Регулирование значения смешанной температуры производится с
помощью клапана (1). Возврат теплоносителя к котлу происходит слева
снизу (Т2). Часть теплоносителя движется по байпасу (2).
Температура подающей и обратной линий теплого пола отображается
встроенными термометрами.
Купить коллекторы,смесительные узлы и группы,шкафы и балансировочную арматуру MVI МВИ в Волгограде можно у нас на сайте. Разумные цены и доставка по городу. Если у вас возникли вопросы, вы всегда можете позвонить нам по тел. +7(8442)50-00-37 или +7(927)510-00-37. Наши специалисты проведут проф.консультацию и помогут индивидуально подобрать для вас оборудование.
| Диаметр подключения смесит.узла или группы, дюйм | 1 |
| Тип (коллекторы и смес.узлы) | Смесительные узлы |
| Производитель коллекторных групп и смес.узлов | MVI |
| Тип подключения смесит.узла | Боковое |
Категории: Смесительные узлы для теплого пола
